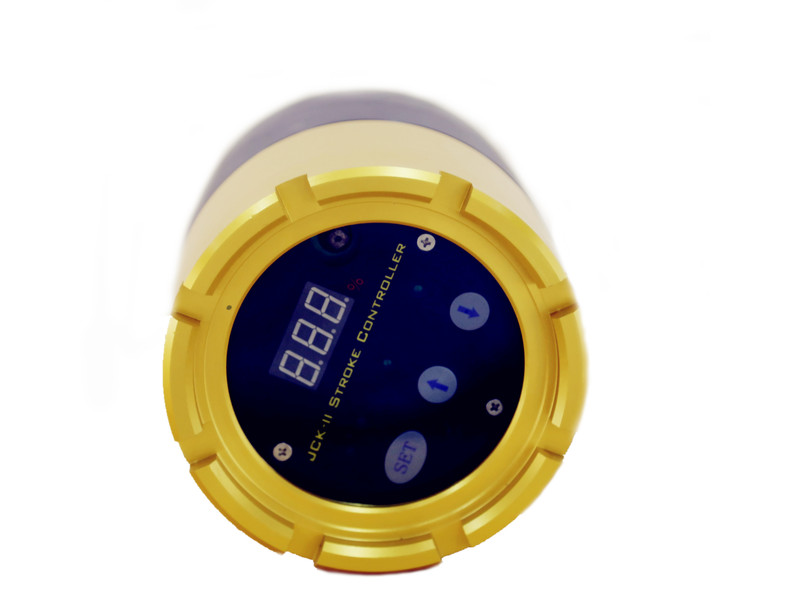

JCK-1型计量泵冲程控制器

概述

冲程控制器通过接收输入控制信号，改变冲程调节螺杆的位置，从而改变计量泵每一冲程长度并最终调节泵输出流量。

技术参数

输入电压（标准选项）：220V±10%，单相，50/60Hz

调节速度：30s/转

功耗：20VA

防护等级：IP65

相对湿度：90%（25℃）

输入控制信号（标准选项）：4~20mA（输入阻抗120Ω）

输出反馈信号（标准选项）：4~20mA（输入阻抗100~500Ω）

信号线电磁兼容性要求：按EN50081-1和EN50082-2

控制仪轴头对人：JCK-1        0到100%  顺转

JCK-1F       0到100%  倒转

RS485通信功能：

冲程控制器采用MODBUS通信协议。MODBUS为主从形式的网络通讯协议，本冲程控制器终端在MODBUS网络中作为从站而被上位系统调用，数据格式为RTU方式，支持03与06功能。

保持寄存器40001，在信息中数据地址为寄存器0000。功能代码区为保持寄存器类型规定的操作，因此，“4XXXX”是缺省的地址类型。

例如：保持寄存器40001 寻址寄存器地址为0000 hex(10进制0)；寄存器40011 寻址寄存器地址为000A hex(10进制10)。

使用03功能一次最多可以读取2个连续内部寄存器。称重数据在modbus的映射地址：
