JSK-III数字控制器

慨述

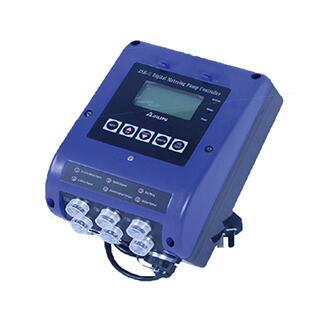

JSK-III型计量泵数字控制器与计量泵配套的成套控制系统，是由浙江爱力浦泵业有限公司研制、生产的通用型、智能化控制仪。该控制仪广泛用于医药、化工、原子能、石油、电力、环保、食品、造纸等国民经济的重要工业领域。尤其是在需要计量精确，定量加注，连续或间断配备输送各强腐蚀液体介质的工艺流程中特别受欢迎。体现出显示精度高、功能全、性能稳定、工作可靠等优点。并具有优越的性能/价格比、同时结构简单，操作方便。

1.2功能特点

超大的液晶显示面板，丰富的操作功能，具有远程、手动、自动、周期、 定量控制功能，能实时显示当前流量、累计流量、485通信地址、工作模式、变频器输出频率等信息、

单次累积流量显示。

总累积流量保存及显示，并具有密码保护功能，只有具有管理权限的管理员才可以清零总累计流量。

具有数字变频控制调速功能，能与流量调节手柄一起组成双重流量调节，使流量调节更为精确、灵活，并可以用4～20mA模拟量信号远程在线调节流量，实现自动控制功能。

具有4～20mA模拟量信号输出反馈流量功能(选配功能如有需要提前告知)。

能按预定时间周期的自动运行。

根据从主轴传回的霍尔信号，能实现精确的定量控制功能。

接收储液罐液位计的干接点信号，实现液位自动控制功能，如出口储液罐高液位时停泵，或进口储液罐低液位时自动停泵，有效的保护计量泵。

有远程启/停控制端，能接收上位机的干接点信号实现远程启/停。

有485通信接口，有配套计算机操作软件，能利用计算机实现集中控制。

具有系统故障报警显示及报警输出功能。

具有NETWORK网络接口通信功能(选配功能如有需要提前告知)。

技术参数

1.1性能指标：

流量精度（L）：小于±5‰(即定额值L×±5‰)

功耗：小于20VA

1.2电气数据：

电源电压：     220V±10V，单相，50HZ

输入信号：

变频调节自动控制信号：4～20mA

输入流量检测信号：    无触点霍尔信号

                                    波形：矩形波

                                    幅度：大于3.5V

输入液位监测信号：    干接点开关量

远程启/停信号：       干接点开关量

远程通信信号：        RS485信号

报警输出：            继电器输出干接点开关量

控制器变频输出规格：

最大适用电机功率：1.1KW

额定输出电压：3相AC220V

输出频率：15～50Hz

环境和运行条件

环境温度 ： 摄氏0℃～40℃

储存温度 ： 摄氏-20℃～70℃

相对温度：  <85%RH

防护等级：  IP54

JSK数字控制计量泵（数字控制器与计量泵一体）

现场有AC220V插座（必须有接地线的3孔插座）,将数字控制器的插头连接到插座。

工作模式

本智能控制器的控制模式有5种，分别为：远程、手动、周期、自动、定量

◆远程：可设置计量泵的工作频率（15～50Hz），设置完成后可远程启动和停止计量泵。（远程启动时为点动型，即接点闭合电机运行，接点断开电机停止。）

◆手动：可设置计量泵的工作频率（15～50Hz），设置完成后可就地或远程启动和停止计量泵。（远程启动时为保持型，即接点闭合一次，电机启动运行，接点再闭合一次，电机停止运行。）

◆周期：可设置计量泵循环自动开启和停止。可任意设置工作周期T秒，工作时间t秒，工作周期必须T≥t，.

       ◆自动：可接收输入的4～20mA信号，计量泵排出流量随输入的信号量变化而变化。4mA对应计量泵额定排出流量的20%（在额定工作压力下），20mA对应计量泵额定排出流量的100%，10～20mA范围内计量泵排出流量与输入信号成直线正比例关系，若需要泵排出流量与输入信号完全成正比，建议用户在使用时输入信号应在10mA以上。若无信号输入，计量泵将不动作。

◆定量：可设置每次投加介质的总量的大小，作定量运行前必须设定计量泵的“工作参数”，设置完成后，就地或远程启动计量泵，工作至设定的量后计量泵自动停止。

       定量投加时，如希望在一定时间内完成一定量的投加，可调整冲程量或电机转速来实现。
